秋のイベントなどで、目を引く装置としてパトライトを入手
micro:bitから動かす実験をしてみた。
今までリレーを使ったことがないので、いろいろお勉強。
リレー単体を直接制御場合、雑音や逆起電流などが発生するため保護回路が必須。すると結構な部品数とサイズになる。
一からリレー基盤を作るのはさっさと諦めて、
amazonからリレー基板を購入。1個150円と格安。
楽ちんですねぇ
うまく行けば、micro:bitからの3.3V給電でリレーの電磁石が動かせるかと甘い期待を持っていたが、リレーを手で小突くと動作するという不安定な状態でダメでした。

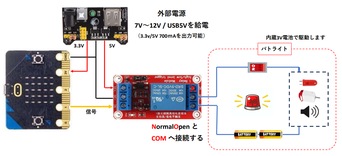

やむを得ずリレー基板仕様にあるとおり、外部から5V給電をすることに。
5Vと3Vの2系統電源が必要となるので、ブレッドボード用基板を流用（1個200円）
パトライト自体の電源も、モーター起動時に2Aの突入電流が発生するため、内蔵乾電池を使用することにした。
この構成はシンプルで、今後の拡張も簡単なため、これが正解。
いろいろと、勉強になりました。
